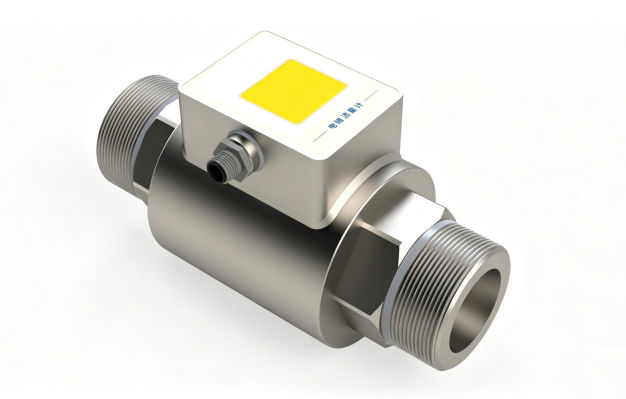

LDG-P4緊湊型電磁流量計
|
一、概述
LDG-P4緊湊型電磁流量計是利用法拉第電磁感應定律的原理來測量導電液體體積流量的儀表，是一種速度式儀表，主要由電磁流量傳感器和轉換器兩部分組成。
LDG-P4緊湊型電磁流量計測量精度高、重復性好、無壓損、結構可靠，廣泛應用于石油、化工、冶金、環保、食品等行業，尤其適用于數據中心液冷、水利建設、工業水處理、河流疏浚等領域的流量計量。
二、測量原理
依據法拉第電磁感應定律，當導體在磁場中做切割磁力線運動時，會產生感應電動勢，感應電動勢的大小與導體在磁場中的有效長度及導體做垂直于磁場方向運動的速度成正比。同理，導電液體在磁場垂直方向流動而切割磁力線時，也會在管道兩邊的電極上產生感應電動勢。

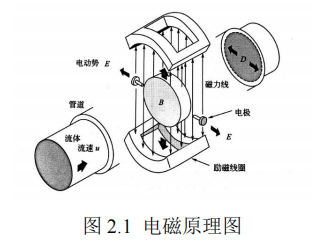

感應電動勢的方向由右手定則判定，如圖2.1 。感應電動勢的大小由公式（1）確定：
E=B·V·D (1)
E—感應電動勢，V;
B—磁感應強度，T;
D—管道內徑，m;
V—液體的平均流速，m/s。
體積流量 Qv 等于流體的流速 V 與管道橫截面積(πD2)/4 的乘積，將該式代入該式得：
Qv=(πD/4B)·E (2)
由上式可知，在管道直徑 D 已定且保持磁感應強度 B 不變時，被測體積流量與感應電動勢呈線性關系。若在管道兩側各安裝一個電極，就可引入感應電動勢 E ，測量此電勢的大小可求得體積流量。
三、產品參數
| 執行標準 |
JB/T 9248-2015 |
檢定規程 |
JJG1033-2007 |
適用介質 |
導電液體， 電導率≥20μS/cm |
準確度等級 |
1.0 級、0.5 級、0.2 級 |
重復性 |
優于準確度等級最大允許誤差絕對值的 1/3 |
量程比 |
10；1 、20:1 、 100：1 |
工作電源 |
DC 24V |
信號輸出 |
流量電流輸出、溫度電流輸出 |
通訊接口 |
RS485（可選配） |
電氣接口 |
M12 連接器 |
管道接口 |
螺紋連接 |
傳感器材質 |
304 不銹鋼 |
襯里材質 |
PEEK |
電極材質 |
316L |
防護等級 |
IP65 、IP67 |
安裝環境溫度 |
-20℃~+55℃ |
存儲溫度 |
-25℃~+55℃ |
安裝環境相對濕度 |
5%~95% |
|
|
|
